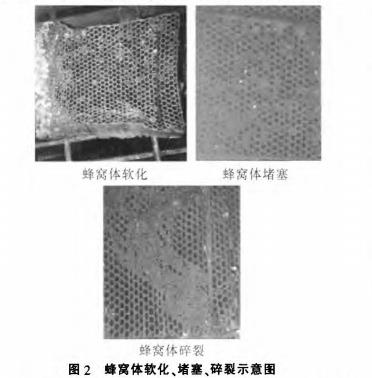

(1)燃料雜質(zhì)的影響因素。燃料氣體雜質(zhì)主要指煤氣中的粉塵灰分水分等這些雜質(zhì)粘結(jié)在一起會造成蜂窩孔堵塞蜂窩孔尺寸越小堵塞越快;同時有害粉塵的存在也造成蜂窩陶瓷蓄熱體腐蝕，影響其使用壽命對此需要燃料氣體供應或使用單位對燃料做有效的除塵和除水等凈化處理保證燃料介質(zhì)潔凈度避免此方面原因加速蜂窩陶瓷蓄熱體的損壞，降低蜂窩陶瓷蓄熱體的使用壽命。

(2)蜂窩陶瓷蓄熱體制造材質(zhì)的影響因素。由于蜂窩陶瓷蓄熱體是長期工作在急冷急熱(換向周期大約為30~60s)和帶有腐蝕性氣分侵蝕的環(huán)境中易出現(xiàn)破碎收縮變形等問題。除對蜂窩陶瓷蓄熱體孔壁厚度孔徑大小設(shè)計符合要求外,其材質(zhì)要有很高的抗熱震性抗渣性耐高溫和抗腐蝕能力。應根據(jù)不同的工作溫度和燃料成分選用合適的蜂窩陶瓷蓄熱體材料，目前選用做為蜂窩陶瓷蓄熱體的材料有堇青石質(zhì)莫來石質(zhì)粘土質(zhì)剛玉質(zhì)鋯英石質(zhì)針酸鋁質(zhì)等

(3)產(chǎn)職工操作水的影響因素。當生產(chǎn)人員對加熱爐操作規(guī)程和生產(chǎn)產(chǎn)品的工藝要求掌握不當責任心不強時如出現(xiàn)換向周期設(shè)定不合理蓄熱箱及煙氣排放溫度爐內(nèi)氣氛控制不符合工藝要求等這類因素都會造成蜂窩蓄熱體的加速損壞。

對生產(chǎn)人員上崗培訓要嚴格按照生產(chǎn)工藝要求進行禁止野蠻操作和不按照規(guī)程操作。使加熱爐在正常工況工藝紀律下生產(chǎn),這樣不可以提高蜂窩陶瓷蓄熱體的使用效果而日也保護加執(zhí)爐本體及其他附屬設(shè)備的正常使用延長爐子壽命。

(4)燃料介質(zhì)二次燃燒的影響因素。當煤氣和空氣混合不充分會導致燃料不完全燃燒在加熱爐排煙側(cè)當殘存的空氣和煤氣進入蓄熱室內(nèi)混合會導致二次燃燒，由此產(chǎn)生的局部高溫很容易使蜂窩陶瓷蓄熱體燒熔變形，破壞蓄熱體的使用。

此問題首先需要設(shè)計單位將空、煤氣燒嘴噴口的介質(zhì)流速交叉角度及間距設(shè)計在佳范圍,使空煤氣進人爐膛內(nèi)可以快速混合燃燒,同時要求生產(chǎn)人員在調(diào)節(jié)空煤氣燒嘴及管道閥門開度時配比合理避免人為因素造成燃料不完全燃燒;煤氣，空氣的供應壓力和成分熱值穩(wěn)定，有利于燃燒狀況的控制調(diào)節(jié)。
